שימוש בשכבות לא מודפסות

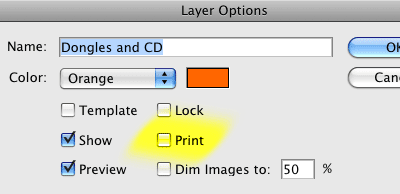

באילוסטרייטור מזמן ניתן ליצור לשכבה שלא תודפס. למשל אנחנו צריכים להמחיש משהו ללקוח אך ככה שזה לא ייצא בדפוס בטעות. הדרך היא לשים את ההמחשה על שכבה נפרדת, ללחוץ עליה פעמים ולבטל סימון בתיבת סימון Print.

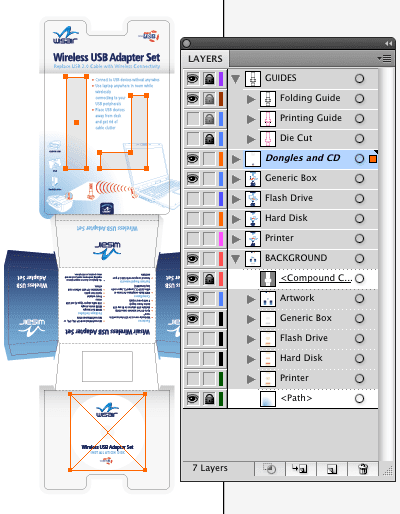

בדוגמה למטה מופיע פרויקט עיצוב של ארבעה אריזות. ברצוני להציג ללקוח מיקום של המוצר (בחלק העליון) ושל התקליטור עם תוכנות תמיכה (למטה). אבל אני לא צריך שהם ייצאו בדפוס לכן מסדר אותם בשכבה Dongles and CD. השם שלה מוצג בכתב נטוי זה אומר שהיא לא מודפסת.

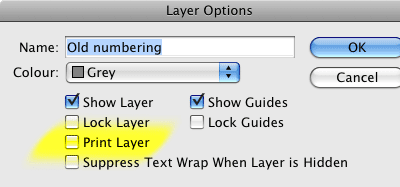

באינדזיין גם ניתן לעשות כזה דבר אבל רק מגרסה CS3.

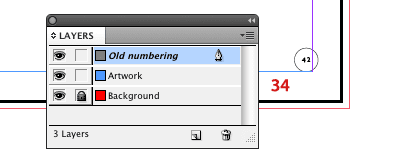

למשל ניתן קטלוג שצריך לחדש כל שנה. הלקוח יוצר את קטלוג השנה על בסיס הקודם. בקטלוג לכל מוצר מוקשד דף נפרד. במשך הוספה והורדת העמודים הלקוח רוצה לדעת מספר של העמוד בקטלוג של אשתקד אם העמוד היה בו. בתמונה למטה רואים את מספר העמוד האוטומטי בעיגול (42) ומספר אדום גדול (34) שנמצא על שכבה Old numbering שלא תודפס.

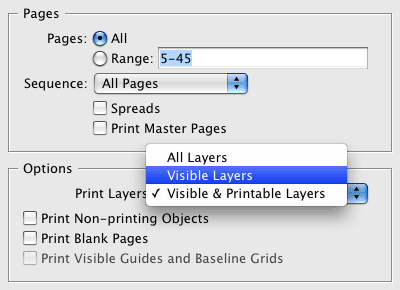

בייצאו או הדפסת קובץ עם שכבות לא מודפסות יש לכבד את התכונה להתעלם ממנה. להתעלם כי כל עוד שולחים סקיצות ללקוח הוא כן צריך לראות את תוכן השכבות שלא מודפסות. לכן בעת הייצאו או ההדפסה ניתן באילוסטרייטור ואינדזיין להגדיר הוצאת Visible Layers במקום Visible & Printable Layers.



באינדזיין בנוסף יש לאסור הוצאת פריט על ידי הגדרת תכונה Nonprinting. אפשרות זו הייתה קיימת באינדזיין תמיד. יש לסמן פריט ולקבוע לו תכונת Nonprinting בחלונית Attributes.



במצב תצוגת צבע רוכב (Overprint) בשתי התוכנות פריטים לא מודפסים נעלמים. באינדזיין הם נעלמים גם עם הפעלת מצב תצוגה Preview (על ידי לחיצה על מקש W).
